1、很多客戶打電話到我公司，說到自己想搞點變頻器維修，但苦于找不到三相電源，其實維修變頻器不需要三相電源，用一個單相220/380變壓器（200VA左右）就可以了，帶動空載110KW變頻器都沒事，有個別牌子變頻器（日立、丹佛斯、施耐德）有輸入缺相保護功能，可在電路板上取消這功能。維修好的變頻器也不必試滿負載（有條件當然比較好），只要試一下小電機，測量輸出電壓、電流是否平衡，聽聽電機的聲音是否正常就可以了。
2、又有人把200KW變頻器“N”線接地，送電后變頻器發出巨響，空氣開關也不動作，變頻器炸黑了。燒了變頻器才來這里看到上面的帖子。接線圖在說明書里已很清楚，這樣用戶要負全責。如果自己不太熟悉變頻器，可請代理商包安裝調試。
3、當變頻器輸出電壓不平衡，一般沒有經驗是很難判定是哪路驅動有問題，這時可啟動變頻器3HZ，用萬用表+500V檔分別測：P-U、P-V、P-W及U-N、V-N、W-N 的電壓值，這6路電壓這時也會不一樣，那一路偏高則這一路有問題，其原理大家可自己畫圖分析一下。這里P、N是直流回路正、負端，U、V、W是輸出端。
4、今天又見到有的人用壓縮空氣給變頻器清塵時把變頻器主板弄壞，可能是把臟東西吹到主板上引起短路而搞壞的，壓縮空氣通常帶有水份，而且風力太大，最好用電吹風，沒有經驗的就不要去清理電路板，只清理風扇及散熱鋁片的塵就可以了。
5、模塊7MBI50N-120針腳的排列是：
Gw Ew（空） Gv Ev（空） Gu Eu （空） Gx E Gy E Gz E Gb
Gx、Gy 、Gz 分別是U、V、W的負端觸發腳，Gb是制動管的觸發腳。
用指針萬用表10K檔的指針去觸發Gw Ew （黑筆碰Gw ，紅筆碰Ew ）
則P到W可導通，當Gw Ew 短路，P到W則關閉（同樣用10K檔測）。
其它各管同理。

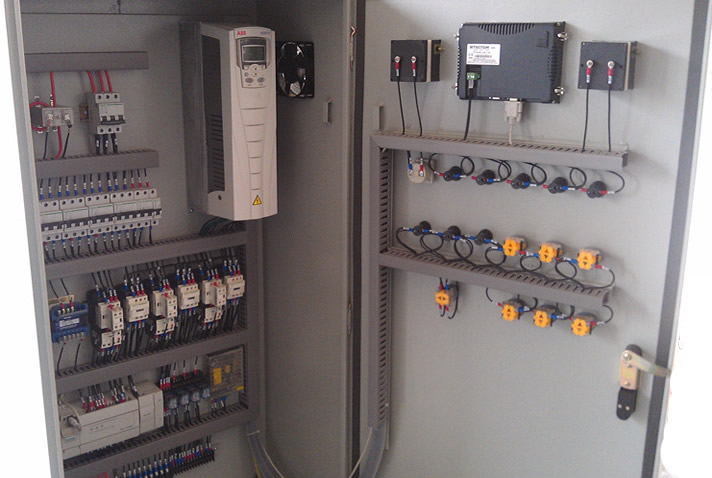

6、 高價的教訓：今天深圳又有一位老兄在檢測變頻器時與上面第一條帖子的情況一樣，也是ABBacs510變頻器，在沒有插上模塊觸發線時給變頻器通電，三個IBGT模塊全部燒壞，造成重大損失。如果想學維修變頻器，最好先不要去修大功率的！
7、維修變頻器經常要把參數恢復出廠值，但很多人不知ABBacs510變頻器的參數恢復出廠值的操作方法，其方法是要把一個多功能端子改名為“初始化”功能（參數C0-C7），然后把這端子與公共端“CM1”（或P24）短接，再把變頻器關電后送電就可以。如要把端子“7”改為“初始化”功能，則把參數C6設為“7”。
8、國內外對“N”的不同定義導致不少電工因接錯線而燒壞變頻器，國內的“N”是指三相電源的零線，有的電工也認為其就是地線，國外變頻器則把“N”定義為直流回路的負端，這使很多太自信（沒仔細看說明書）的電工中招，如果變頻器輸入端的空氣開關跳閘不靈敏，變頻器通常燒毀嚴重，也希望變頻器廠家能把在國內使用的變頻器的“P、N”端改標為“+、-”端。
9、三線風扇的重要作用：
我們發現很多變頻器當散熱風扇壞了也不會跳“過熱”故障，直到功率模塊燒毀，如果是三線風扇則不存在這問題，當風扇壞了變頻器會報警，但這要增加控制電路，反過來說，有三線風扇的變頻器性能會更好一點！
10、 變頻器燒壞模塊時驅動板通常也會損壞，維修驅動板有時要花很多時間，所以對于常用的變頻器（ABBacs510變頻器、三菱A540），我們都備有其好的驅動板，如果變頻器是比較急用（如電梯用的變頻器），我們就先整個板換下來，以后有空才修好，這樣修好一臺變頻器有時不用半個小時。
